RC-Integrierer Rechner
Berechnung von RC-Integriergliedern: Widerstand, Kapazität, Zeitkonstante und Signalglättung
RC-Integrierer verstehen
Ein RC-Integrierer ist ein Signalglätter, der aus Rechteckspannungen am Eingang geglättete, dreieckige oder exponentielle Signale am Ausgang erzeugt. Er besteht aus einem Widerstand R in Serie mit dem Eingang und einem Kondensator C parallel zum Ausgang. Die Zeitkonstante τ = RC bestimmt den Grad der Signalglättung.
⏰ Zeitkonstante τ
Bestimmt die Signalglättung:
📊 Integrations-Kriterium
Für gute Integration:
⚡ Dimensionierung
Für t₁ = τ/5 (gute Integration):
🎯 Starke Glättung
Für t₁ ≪ τ/10 (sehr starke Glättung):
Grundformeln des RC-Integrierers
📊 Zeitkonstante und Dimensionierung
Die fundamentalen Beziehungen für den RC-Integrierer:
\[τ = R \cdot C\] \[R = \frac{τ}{C} = \frac{nt_1}{C}\] \[C = \frac{τ}{R} = \frac{nt_1}{R}\]
Wobei: n = 5 für gute Integration, n = 10 für sehr starke Glättung
🔧 Ausgangsspannung
Die Ausgangsspannung für verschiedene Eingangssignal-Formen:
\[u_{aus}(t) = \frac{1}{RC} \int u_{ein} \, dt\] \[\text{Für Rechteckimpuls: } u_{aus} = U_0 \left(1 - e^{-t/τ}\right)\]
Bei konstantem Eingang: Exponentieller Anstieg zur Eingangsspannung
Praktische Beispiele
📝 Beispiel 1: Dreiecksignal-Generator
Aufgabe: 1 kHz Rechtecksignal in Dreiecksignal umwandeln
Gegeben: t₁ = 0,5 ms, Verhältnis t₁/τ = 1/5, gesucht: R und C
Berechnung:
\[τ = 5 \cdot t_1 = 5 \cdot 0,5 \text{ ms} = 2,5 \text{ ms}\] \[\text{Wähle } C = 470 \text{ nF} \Rightarrow R = \frac{τ}{C} = \frac{2,5 \times 10^{-3}}{470 \times 10^{-9}} = 5,3 \text{ kΩ}\]
Ergebnis: R = 5,3 kΩ, C = 470 nF erzeugt lineares Dreiecksignal.
📝 Beispiel 2: Glättungsfilter für PWM
Aufgabe: PWM-Signal (10 kHz) in Gleichspannung glätten
Gegeben: t₁ = 50 μs, sehr starke Glättung gewünscht (t₁/τ = 1/20)
Berechnung:
\[τ = 20 \cdot t_1 = 20 \cdot 50 \text{ μs} = 1 \text{ ms}\] \[\text{Wähle } R = 1 \text{ kΩ} \Rightarrow C = \frac{τ}{R} = \frac{1 \times 10^{-3}}{1 \times 10^3} = 1 \text{ μF}\]
Ergebnis: R = 1 kΩ, C = 1 μF erzeugt sehr geglättete DC-Spannung.

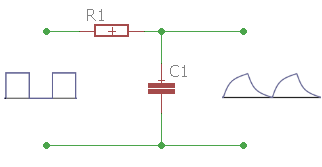

Schaltbild und Signalverläufe
📈 Signalverhalten t₁ = τ/5
- • Rechteckeingang: Dreiecksausgang
- • Anstieg: Linear proportional
- • Amplitude: ≈ 20% der Eingangsspannung
- • Form: Nahezu perfekte Dreiecke
📐 Signalverhalten t₁ ≪ τ/10
- • Rechteckeingang: Exponentieller Ausgang
- • Anstieg: Exponentiell gesättigend
- • Amplitude: ≈ 95% der Eingangsspannung
- • Form: Starke Glättung/Tiefpassverhalten
Praktische Anwendungen
🔄 Signalverarbeitung
- • Dreiecksignal-Generierung
- • PWM-zu-Analog-Wandlung
- • Signalglättung
- • Mittelwertbildung
📡 Elektronik
- • Tiefpassfilter
- • Glättungskondensatoren
- • Verzögerungsschaltungen
- • Frequenzgangformung
💡 Praktische Tipps:
- Dimensionierung: τ sollte 5-20x größer als die Impulsdauer sein
- Kondensator-Wahl: Niedrige ESR für saubere Integration (Tantal, Keramik)
- Lastimpedanz: Nachfolgeschaltung sollte hochohmig sein (≥10×R)
- Offsetfehler: Bei langen Integrationszeiten auf Leckströme achten
