RC Tiefpass Rechner
Berechnung von Frequenzgang, Dämpfung und Phasenverschiebung eines RC-Tiefpasses
RC-Tiefpass Filter verstehen
Ein RC-Tiefpass ist ein Filter, der niedrige Frequenzen durchlässt und hohe Frequenzen dämpft. Er besteht aus einem Widerstand R in Serie mit dem Eingang und einem Kondensator C parallel zum Ausgang. Die Grenzfrequenz bestimmt, ab welcher Frequenz das Signal mehr als -3dB gedämpft wird.
🎯 Grenzfrequenz fg
Kritische Frequenz bei -3dB Dämpfung:
📊 Dämpfung in dB
Logarithmisches Amplitudenverhältnis:
📐 Phasenverschiebung
Winkel zwischen Ein- und Ausgang:
📉 Frequenzverhalten
- • f << fg: Keine Dämpfung (0dB)
- • f = fg: -3dB Dämpfung
- • f >> fg: Starke Dämpfung (~-20dB/Dekade)
Grundformeln des RC-Tiefpasses
📊 Übertragungsfunktion
Die Ausgangsspannung in Abhängigkeit der Frequenz:
\[ U_2 = U_1 \cdot \frac{1}{\sqrt{1 + (2\pi f R C)^2}} \]
Oder vereinfacht mit bekanntem XC:
\[ U_2 = U_1 \cdot \frac{X_C}{\sqrt{R^2 + X_C^2}} \]
🔧 Dämpfung und Phasengang
Dämpfung in Dezibel und Phasenverschiebung:
\[ A_{dB} = 20 \cdot \log_{10}\left(\frac{1}{\sqrt{1 + (\omega R C)^2}}\right) \] \[ \phi = -\arctan(\omega R C) \]
Wobei: ω = 2πf (Kreisfrequenz)
Praktische Beispiele
📝 Beispiel 1: Audio-Tiefpass
Aufgabe: Höhenfilter für Subwoofer, fg = 120 Hz
Gegeben: R = 1 kΩ, gesucht: C = ?
Berechnung:
\[ C = \frac{1}{2\pi f_g R} = \frac{1}{2\pi \cdot 120 \cdot 1000} = 1,33 \, \mu F \]
Ergebnis: 1,3 μF Kondensator filtert Frequenzen über 120 Hz heraus.
📝 Beispiel 2: Störfilter
Aufgabe: Netzbrumm-Filter für 50 Hz Störung
Gegeben: R = 10 kΩ, C = 220 nF, f = 50 Hz
Berechnung:
\[ f_g = \frac{1}{2\pi \cdot 10000 \cdot 220 \times 10^{-9}} = 72,3 \, Hz \]
Bei 50 Hz: Dämpfung ≈ -1,8dB, Phasenverschiebung ≈ -35°
Ergebnis: 50 Hz wird leicht gedämpft, höhere Frequenzen stärker.
Schaltbild
📉 Frequenzgang-Eigenschaften
- • f = 0.1×fg: -0.1dB Dämpfung
- • f = fg: -3dB Dämpfung
- • f = 10×fg: -20dB Dämpfung
- • Flanke: -20dB/Dekade

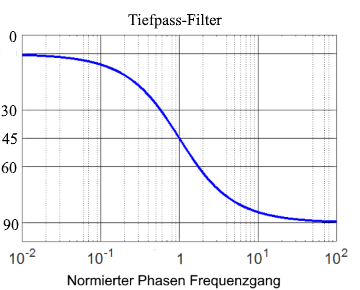

📐 Phasengang-Eigenschaften
- • f → 0: φ → 0°
- • f = fg: φ = -45°
- • f → ∞: φ → -90°
- • Ausgang eilt nach
Praktische Anwendungen
🎵 Audio-Technik
- • Höhenfilter in Lautsprechern
- • Subwoofer-Frequenzweichen
- • Anti-Aliasing-Filter
- • Rauschunterdrückung
📡 Elektronik
- • Glättungsfilter in Netzteilen
- • EMV-Filter
- • Integrator-Schaltungen
- • Störsignalunterdrückung
💡 Praktische Tipps:
- Dimensionierung: fg etwa 10x höher als höchste Nutzfrequenz wählen
- Phasenverschiebung: Bei Audio-Anwendungen beachten (Klangfärbung)
- Kondensator-Typ: Für Audio Folien- oder hochwertige Elektrolytkondensatoren
- Lastimpedanz: Nachfolgende Schaltung sollte R << RLast erfüllen
