LR-Tiefpass Rechner

Berechnung von LR-Tiefpassfiltern: Ausgangsspannung, Dämpfung, Phasenverschiebung und Grenzfrequenz


📉 LR-Tiefpass

Induktiver Tiefpassfilter - lässt niedrige Frequenzen durch

ℹ️
Hinweis: Der LR-Tiefpass lässt niedrige Frequenzen durch und dämpft hohe Frequenzen. Bei der Grenzfrequenz beträgt die Dämpfung -3dB und die Phasenverschiebung -45°.
⚠️ Fehler:

Geben Sie die Werte für Widerstand R, Induktivität L, Frequenz f und Eingangsspannung U ein und klicken Sie auf Berechnen um die Tiefpass-Eigenschaften zu ermitteln.

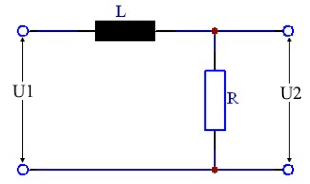

LR-Tiefpass Schaltbild

LR-Tiefpass verstehen

Ein LR-Tiefpass ist ein induktiver Filter, der niedrige Frequenzen durchlässt und hohe Frequenzen dämpft. Er besteht aus einer Induktivität L in Serie und einem Widerstand R parallel zum Ausgang. Die Grenzfrequenz fg = R/(2πL) bestimmt das Filterverhalten.

📉 Tiefpass-Verhalten

Übertragungsverhalten:

\(H(jω) = \frac{R}{R + jωL}\)
Niedrige Frequenzen werden durchgelassen
📉 Ausgangsspannung

Spannungsteiler-Prinzip:

\(U_2 = U_1 \cdot \frac{R}{\sqrt{R^2 + X_L^2}}\)
XL = 2πfL (Blindwiderstand)
🔄 Phasenverhalten

Phasenverschiebung:

\(φ = -\arctan\left(\frac{X_L}{R}\right)\)
Bei fg: φ = -45°, bei f ≪ fg: φ → 0°
📊 Grenzfrequenz

-3dB-Punkt:

\(f_g = \frac{R}{2πL}\)
Bei fg: R = XL, Dämpfung = -3dB

Grundformeln des LR-Tiefpasses

📊 Übertragungsverhalten

Die fundamentalen Formeln für LR-Tiefpassfilter:

\[U_2 = U_1 \cdot \frac{R}{\sqrt{R^2 + (2πfL)^2}}\] \[V_u = 20 \cdot \log_{10}\left(\frac{U_2}{U_1}\right) \text{ [dB]}\] \[φ = -\arctan\left(\frac{ωL}{R}\right) \text{ [°]}\]

Dabei ist: ω = 2πf, XL = ωL

🔧 Grenzfrequenz und Dimensionierung

Auslegung von LR-Tiefpassfiltern:

\[f_g = \frac{R}{2πL}\] \[R = 2πf_g L\] \[L = \frac{R}{2πf_g}\]

Bei fg: |H| = 1/√2 ≈ 0,707 (-3dB), φ = -45°

Praktische Beispiele

📝 Beispiel 1: Netzdrossel für Motoren

Aufgabe: Netzdrossel für Motoranlauf-Strombegrenzung bei 50 Hz
Gegeben: fg = 150 Hz, Motorwiderstand R = 2 Ω
Berechnung:

\[L = \frac{R}{2πf_g} = \frac{2}{2π \cdot 150} = 2,12 \text{ mH}\] \[\text{Bei 50 Hz: } X_L = 2π \cdot 50 \cdot 2,12 \times 10^{-3} = 0,67 \text{ Ω}\]

Ergebnis: L = 2,12 mH reduziert Einschaltstrom bei 50 Hz auf 75% des Nennwerts.

📝 Beispiel 2: EMV-Filter für Schaltnetzteil

Aufgabe: Common-Mode-Drossel für 100 kHz Schaltfrequenz
Gegeben: fg = 10 kHz, Leitungsimpedanz R = 50 Ω
Berechnung:

\[L = \frac{50}{2π \cdot 10000} = 796 \text{ μH}\] \[\text{Bei 100 kHz: } X_L = 2π \cdot 100000 \cdot 796 \times 10^{-6} = 500 \text{ Ω}\]

Ergebnis: L = 796 μH (820 μH E12) dämpft 100 kHz um -20dB.

Frequenzgang und Phasenverhalten

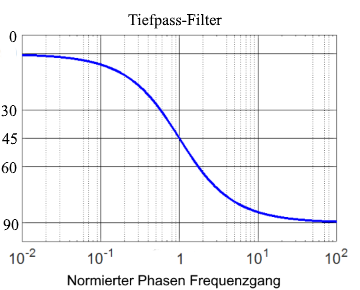

Tiefpass Phasengang
📉 Amplitudengang
  • • f ≪ fg: Keine Dämpfung (0dB)
  • • f = fg: -3dB Dämpfung
  • • f ≫ fg: Starke Dämpfung (-20dB/Dekade)
  • • Rolloff: -20dB/Dekade über fg
🔄 Phasengang
  • • f ≪ fg: φ ≈ 0° (resistiv)
  • • f = fg: φ = -45°
  • • f ≫ fg: φ ≈ -90° (induktiv)
  • • Übergang: Kontinuierlich von 0° zu -90°

Praktische Anwendungen

🏭 Leistungstechnik
  • • Motordrosseln und Sanftanlauf
  • • Netzdrosseln für Frequenzumrichter
  • • Stromregelung in Schweißgeräten
  • • Beleuchtung-Vorschaltgeräte
📡 EMV und Filterung
  • • Common-Mode-Drosseln
  • • Netzfilter für Schaltnetzteile
  • • HF-Entstörung in Industrieanlagen
  • • Differential-Mode-Filterung
💡 Praktische Tipps:
  • Kernmaterial: Eisenpulver für hohe Ströme, Ferrit für EMV-Filter
  • Stromsättigung: Induktivität fällt bei Kernsättigung stark ab
  • Verluste: DCR und Kernverluste bei hohen Strömen beachten
  • Hochfrequenz: LR-Tiefpass ideal für EMV-Anwendungen
