LR-Reihenschaltung Rechner

Berechnung von LR-Reihenschaltungen: Impedanz, Spannungen, Strom, Leistung und Phasenwinkel


🔗 LR-Reihenschaltung

Serie-Schaltung von Widerstand und Induktivität im Wechselstromkreis

ℹ️
Hinweis: In der LR-Reihenschaltung ist der Strom überall gleich. Die Gesamtimpedanz Z = √(R² + XL²) bestimmt das Schaltungsverhalten.
⚠️ Fehler:

Geben Sie die Werte für Induktivität L, Widerstand R, Frequenz f und Spannung U ein und klicken Sie auf Berechnen um die LR-Reihenschaltung zu analysieren.

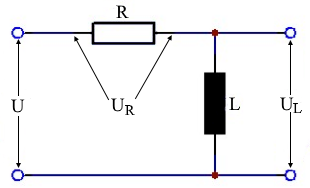

LR-Reihenschaltung Schaltbild

LR-Reihenschaltung verstehen

In einer LR-Reihenschaltung sind Widerstand R und Induktivität L hintereinander geschaltet. Der Strom ist überall gleich, während sich die Spannungen vektoriell addieren. Die Impedanz Z = √(R² + XL²) bestimmt den Gesamtwiderstand der Schaltung.

🔗 Reihenschaltung-Prinzip

Grundlegende Eigenschaften:

I = konstant, Uges = √(UR² + UL²)
Strom überall gleich, Spannungen vektoriell addiert
⚡ Impedanz-Berechnung

Gesamtwiderstand:

Z = √(R² + XL²)
XL = 2πfL (Blindwiderstand)
🔄 Phasenbeziehungen

Phasenverschiebung:

φ = arctan(XL/R)
Strom eilt Spannung um φ nach (induktiv)
📊 Leistungsbeziehungen

Leistungsdreieck:

S = √(P² + Q²)
P = Wirkleistung, Q = Blindleistung

Grundformeln der LR-Reihenschaltung

📊 Spannungsdreieck

Vektorielle Addition der Teilspannungen:

\[U = \sqrt{U_R^2 + U_L^2}\] \[U_R = U \cdot \cos(φ) = I \cdot R\] \[U_L = U \cdot \sin(φ) = I \cdot X_L\] \[φ = \arctan\left(\frac{U_L}{U_R}\right)\]

🔧 Widerstandsdreieck

Impedanz-Berechnung und Komponenten:

\[Z = \sqrt{R^2 + X_L^2} = \frac{U}{I}\] \[R = Z \cdot \cos(φ) = \frac{U_R}{I}\] \[X_L = Z \cdot \sin(φ) = \frac{U_L}{I} = 2πfL\] \[φ = \arctan\left(\frac{X_L}{R}\right)\]

⚡ Leistungsdreieck

Wirk-, Blind- und Scheinleistung:

\[S = \sqrt{P^2 + Q^2} = U \cdot I\] \[P = S \cdot \cos(φ) = U_R \cdot I = I^2 \cdot R\] \[Q = S \cdot \sin(φ) = U_L \cdot I = I^2 \cdot X_L\] \[\cos(φ) = \frac{P}{S} = \frac{R}{Z}\]

Praktische Beispiele

📝 Beispiel 1: Motor mit Anlaufdrossel

Aufgabe: 3-Phasen-Motor mit Netzdrossel
Gegeben: L = 5 mH, R = 0,5 Ω, f = 50 Hz, U = 400 V
Berechnung:

\[X_L = 2π \cdot 50 \cdot 5 \times 10^{-3} = 1,57 \text{ Ω}\] \[Z = \sqrt{0,5^2 + 1,57^2} = 1,65 \text{ Ω}\] \[I = \frac{400}{1,65} = 242 \text{ A}\] \[φ = \arctan\left(\frac{1,57}{0,5}\right) = 72,3°\]

Ergebnis: Netzdrossel begrenzt Anlaufstrom auf 242 A bei 72,3° Phasenverschiebung.

📝 Beispiel 2: Audio-Frequenzweiche

Aufgabe: LR-Filter für Mitteltöner-Lautsprecher
Gegeben: L = 1 mH, R = 8 Ω, f = 1 kHz, U = 10 V
Berechnung:

\[X_L = 2π \cdot 1000 \cdot 1 \times 10^{-3} = 6,28 \text{ Ω}\] \[Z = \sqrt{8^2 + 6,28^2} = 10,2 \text{ Ω}\] \[I = \frac{10}{10,2} = 0,98 \text{ A}\] \[U_R = 0,98 \cdot 8 = 7,84 \text{ V}\]

Ergebnis: Am Lautsprecher (R) liegen 7,84 V bei 1 kHz an (-2,1 dB Dämpfung).

Eigenschaften und Verhalten

📈 Frequenzverhalten
  • DC (f=0): Z = R, φ = 0°
  • Niedrige f: Resistives Verhalten
  • Hohe f: Induktives Verhalten
  • f → ∞: Z ≈ XL, φ → 90°
🔄 Phasenbeziehungen
  • UR: In Phase mit Strom
  • UL: +90° vor Strom
  • Uges: +φ vor Strom
  • Leistung: Nur R verbraucht Wirkleistung

Praktische Anwendungen

🏭 Energietechnik
  • • Motordrosseln für Anlaufstrombegrenzung
  • • Transformatoren (Primärseite)
  • • Leistungsfaktor-Korrektur
  • • Schweißgeräte und Stromquellen
🎵 Audio und Signaltechnik
  • • Lautsprecher-Frequenzweichen
  • • Audio-Filter und Equalizer
  • • Impedanzanpassung
  • • Verstärker-Eingangsschaltungen
💡 Praktische Tipps:
  • Dimensionierung: Bei kleinem R dominiert XL, bei großem R dominiert R
  • Resonanz: Zusammen mit Kapazität entstehen Schwingkreise
  • Verluste: DCR der Spule zu R addieren für genaue Berechnung
  • Grenzfrequenz: fg = R/(2πL) für -3dB-Punkt
